电动车窗电路图识读与故障分析，看完就会了！
在前几期的推文推出以后，有不少用户留言说，自己不会看电路图，希望我们出一些如何查看电路图的文章。
今天小编就带着大家来认一下电动车窗系统、教大家如何看电动车窗系统的电路图，在文章中还讲解了如何根据电路图进行维修电路故障。
要懂得如何看电动车窗的电路图，我们先要知道电动车窗都由哪些部件构成，它们之间的关系是什么样的。
1
电动车窗系统主要由玻璃升降器、玻璃升降电机以及玻璃升降开关等组成，然后通过导线将控制开关与升降电机连接，有的车还会带有玻璃升降控制模块来控制电机的升降。
2
控制开关：控制升降电机的导通以及正反转
升降电机：带动车窗玻璃上升以及下降（是通过改变电流方向来控制电机的正反转）

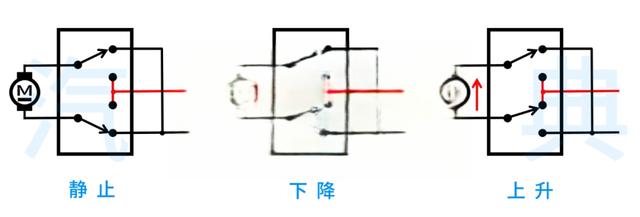

这里以常见的五线式玻璃升降开关为大家进行讲解
PS：红色线条代表正极，红色箭头代表电流方向。
看完简单的一个门窗升降开关与升降电机，是不是觉得也很简单呢？

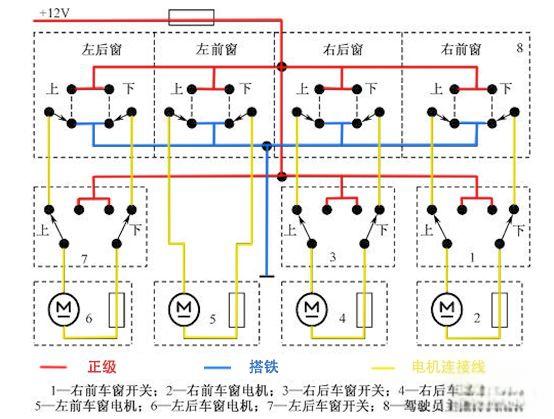

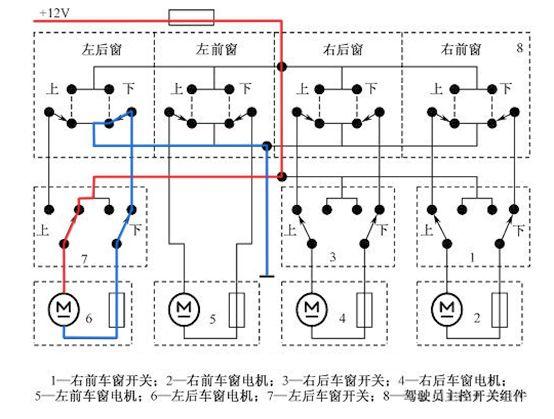

我们再来看一幅完整的电动车窗系统图
3
从图中，我们可以看到，在玻璃升降开关未操作之前，玻璃升降电机的两端都与搭铁相连，因此电机不工作。
4

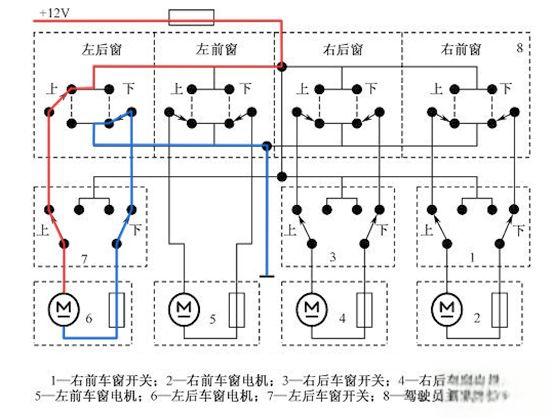

通过玻璃升降主开关控制左后门的玻璃上升时，电路如下：
通过左后门玻璃升降开关单独控制玻璃上升时，电路如下：
另外大家思考以下2个问题：
1、为什么开关控制负极而不控制正极
2、当驾驶员侧控制右后玻璃下降时，电流又是如何流动的
会看基础电路图以后，有的朋友会说，这对修车并没有什么帮助，或说在车上以后，我还是不知道该怎么修。
下面我们就来讲一讲如何根据电路图来维修电动车窗升降系统。
5
（因手机界面大小问题，建议点开后放大查看图片）

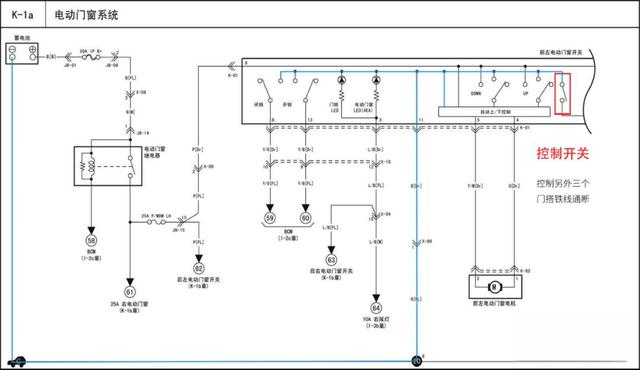

电路说明：

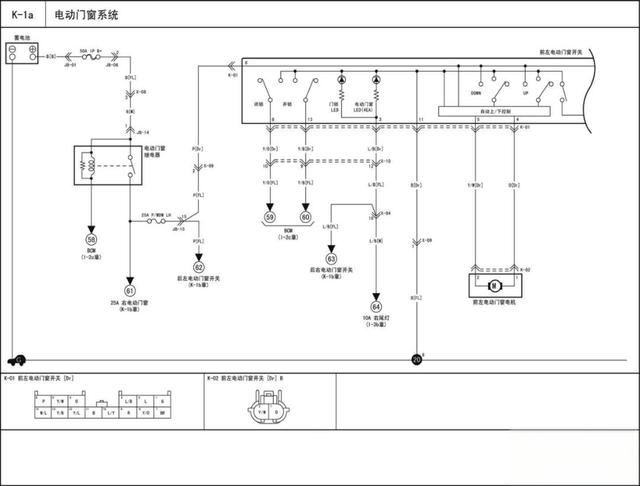

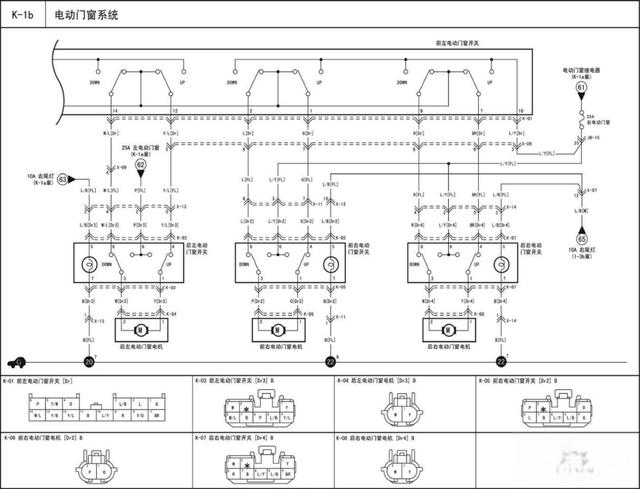

1、整个电动车窗的电路图主要由两张图构成，分别是K-1a与K-1b。
2、单独的玻璃升降开关，除了五个控制脚以外，还有两个脚是开关内的背景灯。
3、多个页面的线束相关性采取的是章节与数字编号表示。（如K-1b章的61）
4、K-1a主驾驶侧玻璃升降总开关内（右侧）有一个开关，用来控制另外三个门的搭铁通断。
PS：关于这个控制开关，小编我不知道是电路图有误还是厂家设计就是如此。因为断开以后，连主驾驶侧都不能控制另外三个车窗的升降。
在接下来的内容中我们以电路就是如此来进行分析。我们以右后门玻璃升降不受控制为例进行故障分析讲解。
右后玻璃不能升降又有两种情况，分别如下：

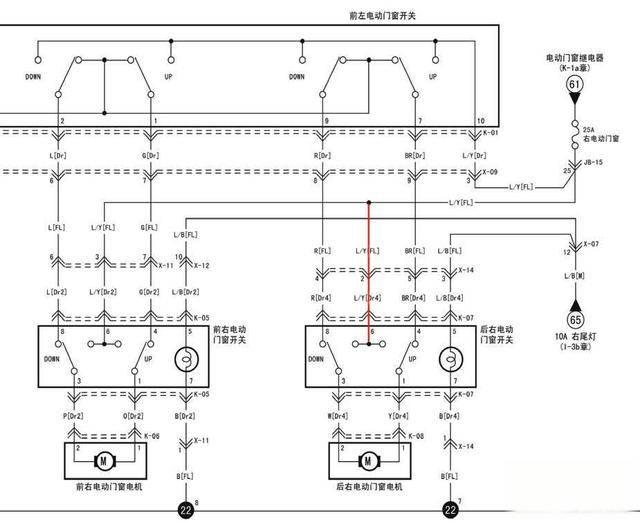

1
可能原因：
A、右后玻璃升降开关故障
B、右后玻璃升降开关供电线路故障
故障分析：
A、因为是右后不能独立控制，所以排除玻璃升降电机的问题
B、因为右侧两个玻璃升降开关供电共用一个保险丝，所以排除保险的问题
C、因为是不能独立控制，且电路图中主驾内控制另外三个玻璃升降开关搭铁的开关断开以后，主驾与右后都不能控制车窗的升降，因此排除玻璃升降总开关的问题
D、因为是不能独立控制，所以排除电机及其线路的问题
故障检修：
A、先测量右后玻璃升降开关的插头供电（K07插头的6号脚）有没有电到
B、有电查右后玻璃升降开关的通断
C、没电查插头供电线与节点之间哪里有断路

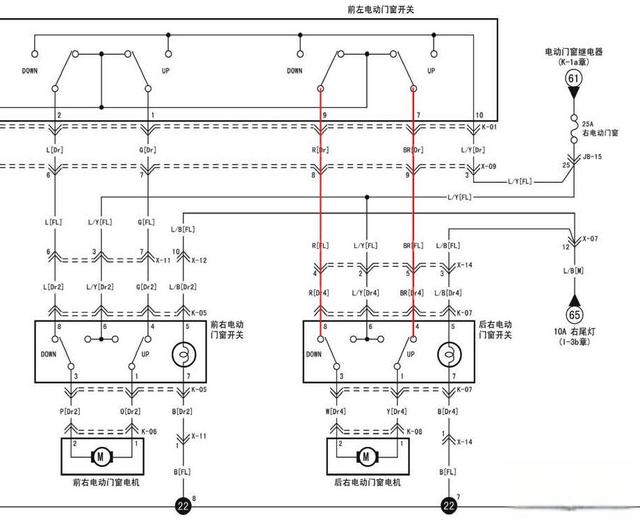

2
可能原因：
A、右后玻璃升降电机故障
B、右后玻璃升降电机线束插头故障
C、右后玻璃升降开关故障
D、右后到主升降开关中间的两根线故障
E、主升降开关内的触点烧蚀或脱落
故障分析：
A、因为只有右后升降电机不工作，我们先排除保险的问题
B、右后玻璃升降开关要是内部触点断开了，会导致电机的线路开路
C、主驾驶室的开关要是内部触点断开了，会导致电机线路开路
故障检修：
A、这个问题，可先轻拍门板，排除电机发卡
B、测量右后玻璃升降电机的好坏
C、检查右后玻璃升降开关到主开关的线路搭铁是否正常
D、搭铁正常检修右后玻璃升降开关
E、搭铁不正常先检测玻璃升降主开关7号9号端子与11号端子之间的导通
F、正常则检修玻璃升降主开关到右后分开关之间线路的通断
看文字描述的挺多，实则很简单，多看多想就能看懂整个电路图。如文中有讲的不清晰或有错误的地方，欢迎大家在下方评论区指正。
